Комплект за пълна защита на електрически инсталации
Комплект за пълна защита на електрически инсталации
Код на продукта: 3362
Описание
Предназначен е за комплексна защита на сградната електроинсталация от всякакъв вид повреди, с цел да предпази скъпата и чувствителна електроника в дома и да спести от неочаквани разходи. Той осигурява надеждна защита за устройства като рутери, телевизори, климатици, термопомпи, системи за умен дом, видеонаблюдение и други.

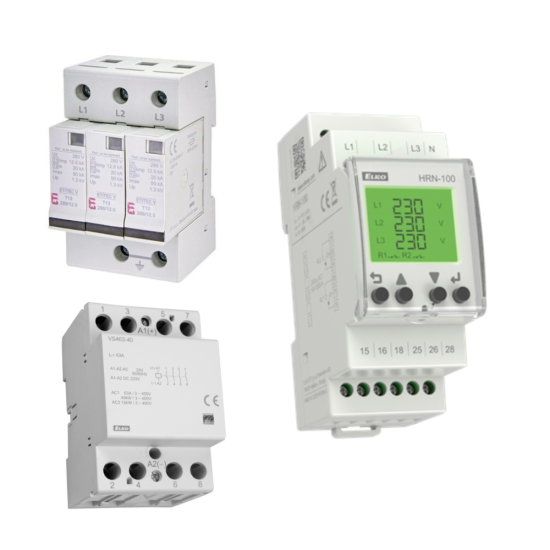

Комплектът се състои от:
Катоден отводител (арестор)
Катодният отводител ETITEC V е предназначен за трифазни електрически инсталации за защита от пренапрежение в съответствие с VDE клас B, C и отговаря на категория I, II по IEC стандарт. Използва се като първо ниво на защита в главните разпределителни табла срещу мълнии, частични директни и индиректни атмосферни разряди и индуцирани вълни на пренапрежение.
Технически параметри:
Тип: I+II
- Клас: B+C
- Брой полюси: 3
- Макс. работно напрежение: 280V
- Импулсен ток Iimp(10/350 μs): 12.5kA
- Ном. разряден ток In (8/20 μs): 20kA
- Макс. разрядно напрежение Uc : 50kA
- Ниво на защита по напрежение Up: <1,5kV
- Технология: MOV
- Мрежа: TNC
- Отдалечена сигнализация: НЕ
- Брой модули: 3
HRN-100 Мултифункционално реле за защита по напрежение и други електрически параметри
- Следи под и пренапрежение в трифазни мрежи
- Позволява мониторинг на последователност на фази, фазова асиметрия и отпадане на фаза включително с отпадане на нула(с четири жична свързаност)
- Позволява измерване и мониторинг на честота в диапазон 45-65 Hz
- Релето се захрванва от наблюдаваното напрежение
- Всички опции за мониторинг настройки могат да се активират или дезактивират от менюто.
- Настройка на фазова асиметрия в абсолютна стойност или процент.
- Двата релейни изхода могат да бъдат настроени индивидуално за времена на реакция, прагове на измерваните показатели и видове следени показатели
- Измерва средното ефективно напрежение което дава много по-точен резултат
- Има възможност за настройка на времезакъснение на изходите и за измерване на състоянията на грешки. Има възможност за времезакъснение на релейния изход след подаване на захранване към релето за избягване на поредица резки колебания водещи до включване и изключване на електроинсталацията за кратко време
- Минимално време за реакция <100 ms
- Възможност за ръчно резетване или автоматично възстановяване след състояние на грешка (memory)
- Възможност за отваряне или затваряне на изходното реле /реверс на изхода/ при измерване на състояние на грешка (FAIL SAFE/NON FAIL SAFE)
- Защита с парола срещу неуторизирани промени в настройките.
- Цифров осветен дисплей с възможност да показва моментния статус на мрежата включително състоянията на грешка.
- Последните 5 състояния на грешка се запазват в специална памет и е възможно да бъдат прегледждани.
- Прозрачно защитно покритие за дисплея и бутоните.
Технически данни
- Номинално и наблюдавано напрежение: ULL = 3 ~ 155-500 V; ULN = 3 ~ 90-288 V (45-65 Hz)
- Макс. товар 5 VA
- Изходни контакти: 2x сменяеми, 5A (AgSnO2)
- Монтаж: DIN шина EN 60715
- Степен на защита: IP20 клеми / IP40 предния панел
- Размери: 90 x 36 x 66.5 мм
- Тегло: 132 г
Инсталационен контактор
- За превключване на електрически вериги, особено за резистивни товари и трифазни двигатели.
- Брой контакти: 4
- Произвежда се в конфигурацията на превключващи и прекъсващи контакти: 40, 31, 22
- Степен на защита : IP 20 / IP40 при поискване
- Монтаж на DIN шина или панел
Технически данни
- Номинално напрежение на силовата верига (Ui): 415V
- Номинален ток на силовата верига: 20A
- Управляващо напрежение на бобината: AC 12 V, 24 V, 48 V, 110V, 230V
- Консумация на бобината +/- 10%: 5VA / 1,5W
- Работна температура: -5°C до + 55°C
- Тегло: 400гр
- Размери: 53.3 х 84 х 60 мм
